Description

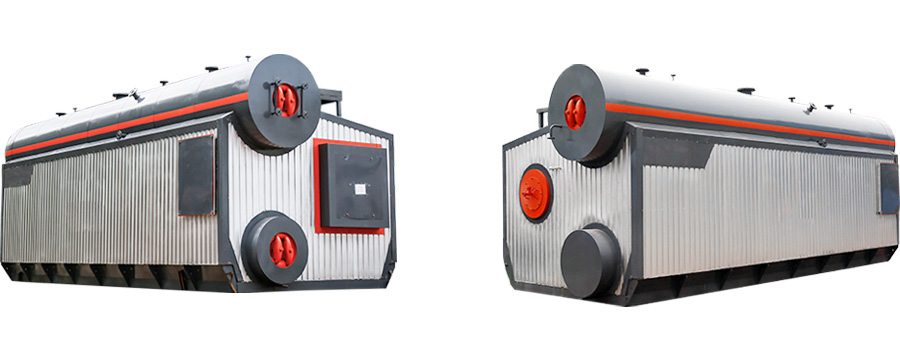

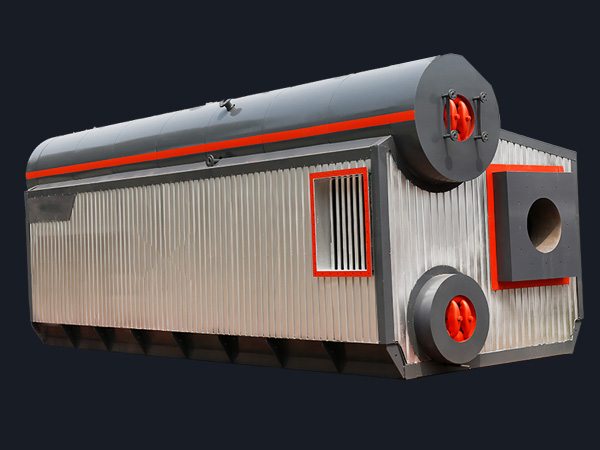

Chaudière gaz /fuel SZS est un modèle de chaudière tube d’eau avec double ballons verticals en forme D, qui se compose de ballon supérieure et inférieure, paroi en membrane, faiseaux tubulaires, économiseur, condenseur.Après la combustion dans le foyer,les fumées sont débités dans la cheminée à traverse faiseaus tubulaires et dispositif de récupération de chaleur. chaudière à gaz / fuel szs réalise la combustion complète,sans pollution et l'opération commode. qui a aussi l'efficacité thermique élevée,forte d’adaptabilité,haut niveau d'automatisation.
Avantages techniques
Structure de paroi d'eau à membrane complète
Le paroi d'eau à membrane complète aussure l’étanchité et évite les fuites de fumée.
La structure soudée entièrement fermée aussure a une bonne performance d'étanchéité de la paroi du four.
Haute effeicacité thermique
L'élément d'échange thermique à haut rendement et économiseur font l'échange de chaleur plus suffisant, l'efficacité d'échange thermique plus élevée et la température des gaz d'échappement est plus basse.
La mur du four est faite de matériaux légers à haute résistance thermique, qui a les bonnes performances de conservation de la chaleur et une faible perte de dissipation thermique
Fonctionnement sûr et fiable
Structure de circulation d'eau composée, la vitesse sécuritaire de l'eau sur chaque surface de chauffage, fonction de protection supérieure contre les pannes de courant
Bonne performance d'isolation
Le matériau à haute résistance thermique est utilisé comme couche d'isolation thermique et les performances d'isolation thermique sont bonnes.
Paramètres techniques
|
Modèle
|
Capacité de vapeur(t/h)
|
Pression de vapeur(Bars)
|
Tempérautre de vapeur(℃)
|
Température de l’eau alimentaire (℃)
|
Consommation
|
Poids(T)
|
Taille Maximum(LxWxH) (mm)
|
|
| Fuel léger (Kg/h) |
Gaz naturel (Nm³/h)
|
|||||||
|
SZS10
|
10
|
10/12.5/16
|
184/194/204
|
104
|
582
|
710
|
24
|
7200*3280*3410
|
|
SZS15
|
15
|
882
|
1065
|
29
|
8500*3250*3450
|
|||
|
SZS20
|
20
|
1147
|
1400
|
39
|
9350*3600*3650
|
|||
|
SZS25
|
25
|
1475
|
1780
|
44
|
11000*3650*3950
|
|||
|
SZS30
|
30
|
1750
|
2120
|
48
|
10450*3890*4210
|
|||
|
SZS35
|
35
|
2040
|
2460
|
52
|
12000*4000*4210
|
|||

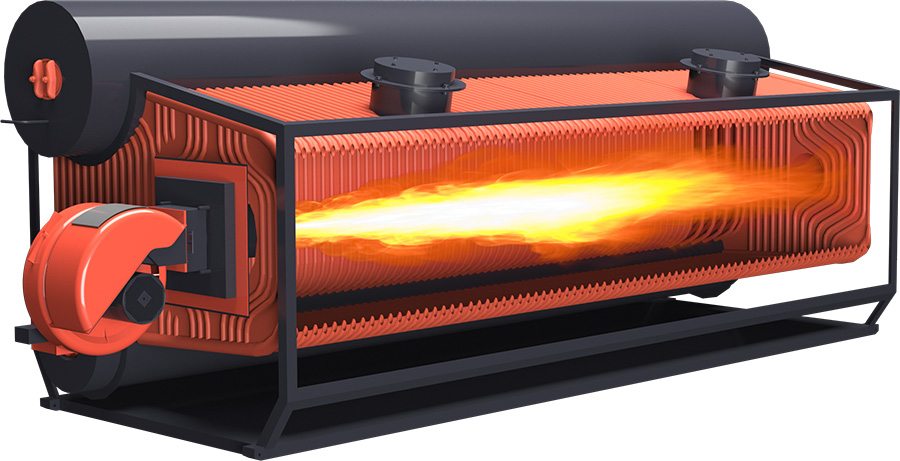

Structure interne

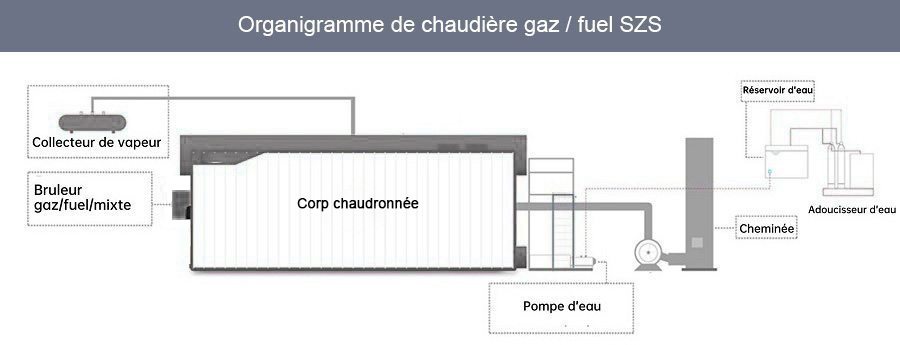

Organigramme
