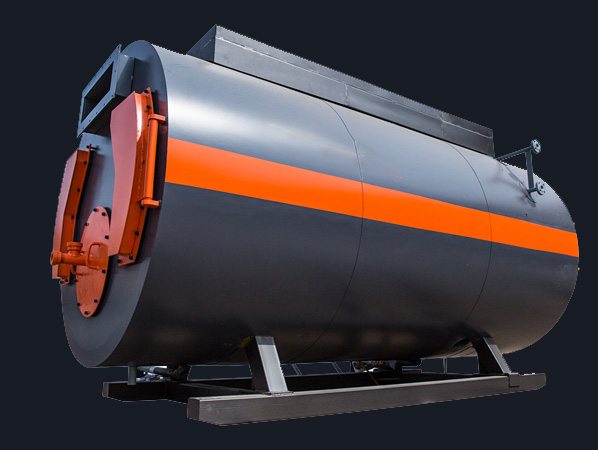

Courte introduction

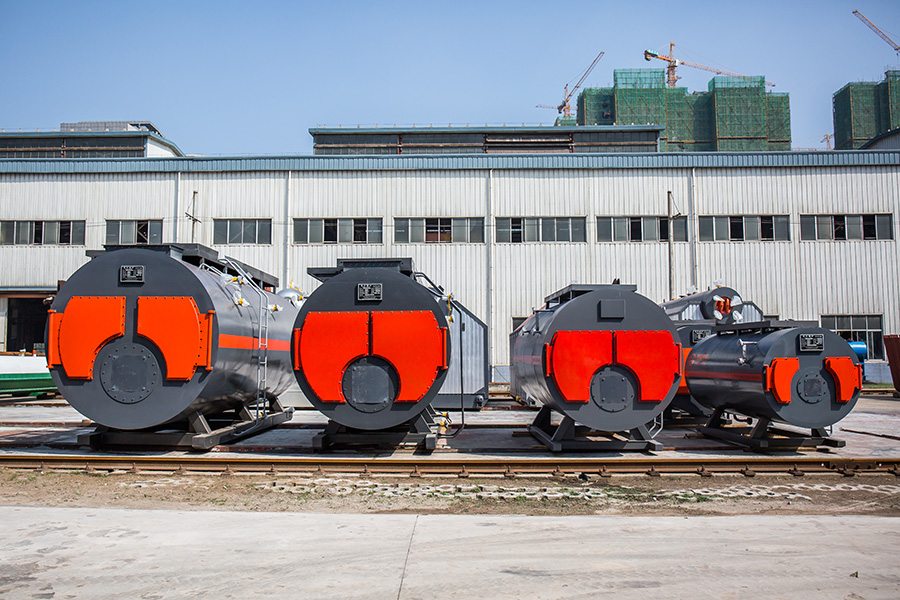

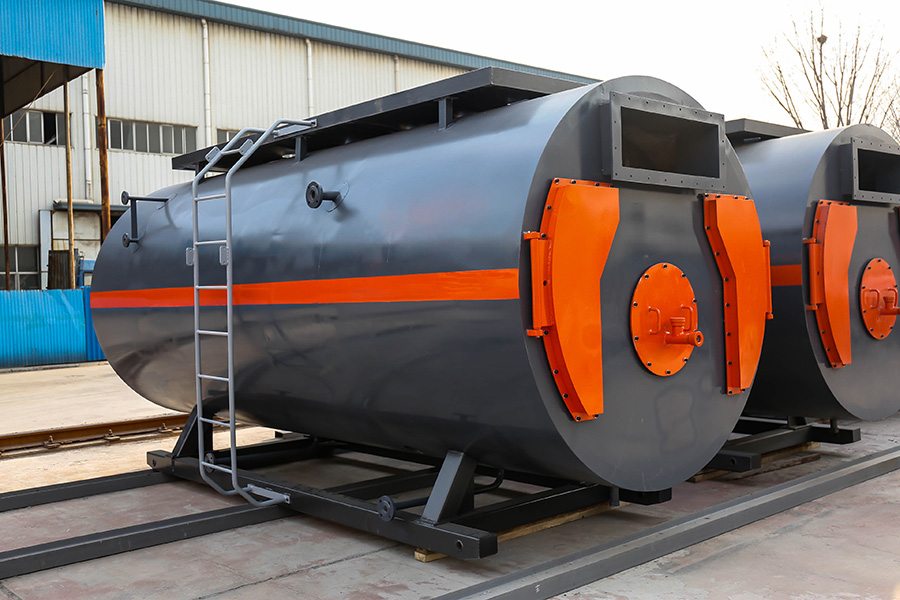

Chaudière gaz / fuel WNS se compose du corps chaudronné, conduits de fumée reliés, brûleur,système de vapeur, économiseur,condenseurs,vannes etc, en utilisant 3 passes de fumée ,foyer à gros volume et boîte entièrement noyée,les combustibles se brûlent à la pression positive dans le foyer,les fumées à haute température échangent la chaleur au premier tube de fumée à travers la chambre de renversement, échange le chaleur au deuxième tube de fumée à travers la boîte de fumée précédente,les fumées sont émissionés dans l'atmosphère à travers l'économiseur et le condenseur.
Chaudière gaz / fuel WNS est avec chambre de combustion à gros foyer, constitué par foyer ondulée, avec la distribution systématiques qui assure une répartition uniforme des sollicitations thermiques sur les plaques tubulaires, une active circulation naturelle de l'eau, une structure très stable et une longue durée de vie.

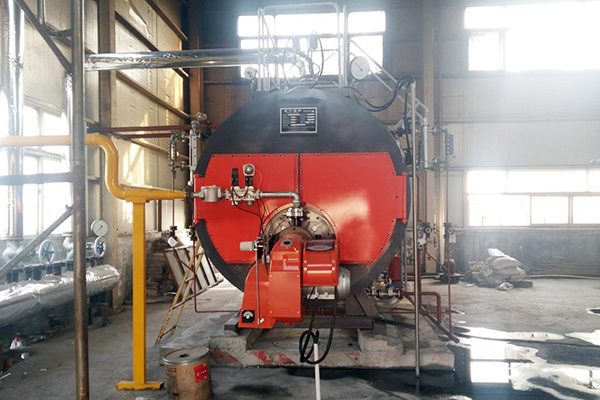

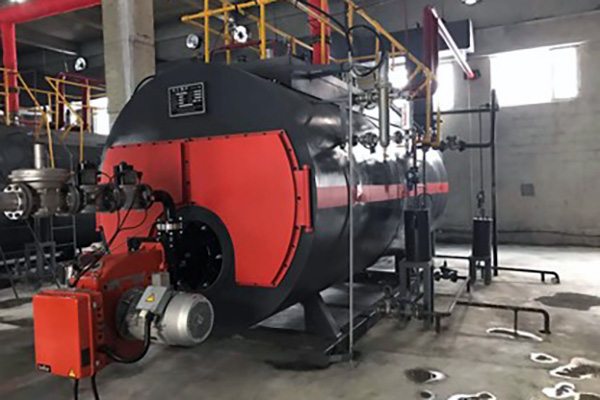

Champ d'application
Avantages
Haute rendement thermique
· Présentation de la technologie de pointe de l'Allemagne, adoption de la combustion par étapes + circulation interne de gaz brûlé + recirculation de gaz brûlé + technologie de combustion entièrement prémélangée pour atteindre de faibles émissions de NOx 30 mg/m3.
· Structure à trois passes de fumée et le grand volume assurent la combustion complète et faire la chaudière a une capacité de fonctionnement stable à condition de plus de 10% de surcharge et 30% de faible charge
Haute efficacité de transfert de chaleur
· Structure à trois parcours et chambre de combustion à grand volume assurent la combustion complète
· Foyer ondulé augmente non seulement la surface de transfert de chaleur, mais aussi satisfaire bien à libre dilatation après le chauffage de foyer.
·3 Tube de fumée en structure de filet d’une vis renforce le transfert de chaleur.
Faible coût de maintenance
· Structure de boîte entièrement noyée et soudures bout à bout font la chaudière une haute fiabilité et faibles coûts de maintenance.Foyer ondulé augmente non seulement la surface de transfert de chaleur, mais aussi satisfaire bien à libre dilatation après le chauffage de foyer.Tube de fumée en structure de filet d’une vis renforce le transfert de chaleur.
· Fonctionnement entièrement automatique de la combustion à pression micro-positive sans ventilateur de tirage, réduisant l'investissement et les coûts d'exploitation.
Longue durée de vie
· Dispositif de régulation et de sécurité (régulateur électronique de niveau, sondes de sécurité, pressostat d'alarme de limite, pressostat de sécurité,soupapes de sécurité) aussurent le fonctionnement de chaudière en sécurité.
· Brûleur importé réalise un fonctionnement entièrement automatisé.marque brûleur Baltur Italie,Weishaupt ,Onlion,Unigas à votre choix.
Tableau des paramètres
| modèle | Capacité de vapeur(T/H) | Pression de vapeur | Température de vapeur(℃) | Température de l’eau (℃) |
Consommations |
Poids(T) |
Taille maximale d'expédition(L× W×H)(mm) |
|
|
Fuelléger (kg/h) |
naturel(Nm³/h) | |||||||
| WNS1 | 1 |
10 12.5 16 |
184 194 204 |
20 | 69 |
84 |
4.1 |
3650*1700 *2058 |
| WNS2 | 2 | 20 | 138 |
168 |
6.3 |
3750*1900 *2150 |
||
| WNS3 | 3 | 20 | 202 |
246 |
9.7 |
4365*1950 *2242 |
||
| WNS4 | 4 | 20 |
267 |
325 |
10.8 |
4500*2250 *2600 |
||
| WNS5 | 5 | 20 |
341 |
414 |
12.3 |
5000*2150 *2600 |
||
| WNS6 | 6 | 104 |
354 |
430 |
13.4 |
5300*2380 *2694 |
||
| WNS8 | 8 | 104 |
477 |
580 |
19 |
5700*2500 *2876 |
||
| WNS10 | 10 | 104 |
598 |
726 |
21 |
6290*2640 *3178 |
||
| WNS12 | 12 | 104 |
718 |
871 |
30 |
7360*2840 *3500 |
||
| WNS15 | 15 | 104 |
867 |
1052 |
36 |
7460*3230 *3650 |
||
| WNS20 | 20 | 104 |
1144 |
1389 |
41.5 |
8180*3650 *3970 |
||
|
modèle |
Puissance calorique(MW) |
Pression(Bars) |
Température d’eau chaude(℃) | Température de d’eau d’entrée(℃) | combustible | consommation |
Poids(T) |
maximum Taille de transport(L× W×H)(mm) |
||
|
Gaz nautrel(Nm3/h) |
Fuel léger(Kg/h) |
|||||||||
| Gaz/fuel léger/fuel lourd | ||||||||||
| WNS0.7 | 0.7 |
1.0 1.25 |
95 | 70 | 75 | 62 | 4.2 | 3900*1800*2100 | ||
| WNS1.4 | 1.4 | 150 | 125 | 6.5 | 3900*2100*2300 | |||||
| WNS2.1 | 2.1 | 225 | 186 | 7.9 | 4600*2200*2400 | |||||
| WNS2.8 | 2.8 | 298 | 248 | 9.8 | 4600*2300*2400 | |||||
| WNS3.5 | 3.5 | 373 | 310 | 11.5 | 5000*2300*2400 | |||||
| WNS4.2 | 4.2 | 446 | 370 | 14.6 | 5500*2400*2700 | |||||
| WNS5.6 | 5.6 | 616 | 511 | 15.5 | 5700*2650*3000 | |||||
| WNS7 | 7 | 746 | 618 | 23 | 6300*2800*3250 | |||||
| WNS10.5 | 10.5 | 1060 | 920 | 30 | 7650*3250*3700 | |||||
| WNS14 | 14 | 1460 | 1215 | 40 | 9300*3400*3900 | |||||

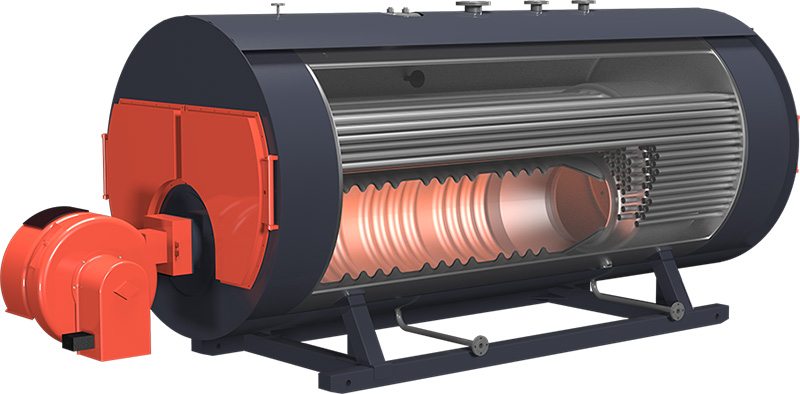

Structure interne

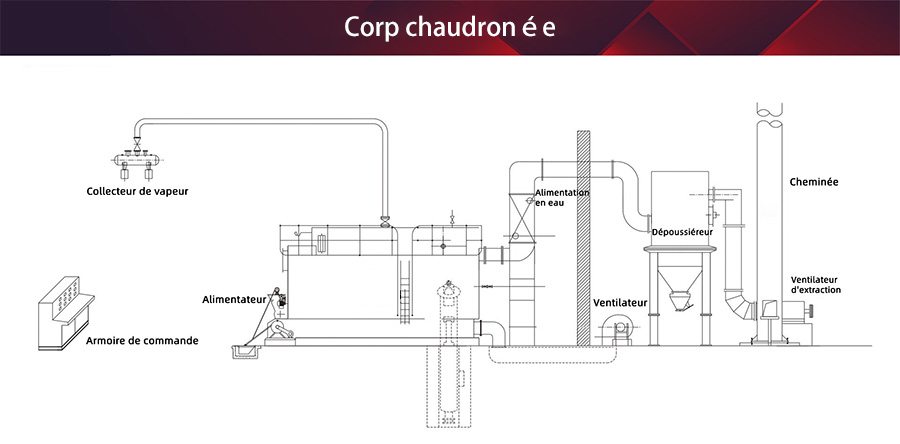

Flux du système
